Mesurer avec précision le degré de vide d'une petite pompe à vide est crucial pour garantir ses performances et son efficacité optimales. En tant que fournisseur de petites pompes à vide, je comprends l'importance de ce processus et je suis ici pour partager quelques informations précieuses sur la façon d'obtenir des mesures précises.
Comprendre le degré de vide
Avant de se plonger dans les techniques de mesure, il est essentiel de comprendre ce que signifie le degré de vide. Le degré de vide fait référence au niveau de pression inférieur à la pression atmosphérique dans un système à vide. Il est généralement mesuré en unités telles que les pascals (Pa), les millimètres de mercure (mmHg) ou le torr. Une pression plus faible indique un degré de vide plus élevé.
Importance d'une mesure précise
Une mesure précise du degré de vide est vitale pour plusieurs raisons. Premièrement, cela aide à déterminer les performances et l’efficacité de la pompe. En connaissant le niveau de vide réel, vous pouvez évaluer si la pompe fonctionne dans sa plage spécifiée. Deuxièmement, il vous permet de résoudre tout problème pouvant survenir lors du fonctionnement du système de vide. Si le degré de vide n'est pas celui attendu, cela peut indiquer un problème avec la pompe, les joints du système ou d'autres composants. Enfin, une mesure précise est essentielle pour garantir la sécurité et la fiabilité du système de vide, en particulier dans les applications où des niveaux de vide précis sont requis.
Instruments de mesure
Pour mesurer avec précision le degré de vide d'une petite pompe à vide, vous avez besoin des instruments de mesure appropriés. Voici quelques instruments couramment utilisés :
1. Jauges à vide
Les vacuomètres sont les instruments les plus couramment utilisés pour mesurer le degré de vide. Il existe plusieurs types de vacuomètres, notamment :
- Jauges à thermocouples: Ces jauges mesurent la conductivité thermique du gaz dans le système de vide. À mesure que la pression diminue, la conductivité thermique du gaz diminue également, ce qui est détecté par le thermocouple. Les jauges à thermocouple conviennent pour mesurer des niveaux de vide faibles à moyens.
- Jauges Pirani: Semblables aux jauges à thermocouple, les jauges Pirani mesurent la conductivité thermique du gaz. Cependant, ils utilisent un principe différent et sont plus sensibles, ce qui les rend adaptés à la mesure de niveaux de vide inférieurs.
- Manomètres de capacité: Ces jauges mesurent la pression en détectant le changement de capacité d'un diaphragme. Les manomètres capacitifs sont très précis et peuvent mesurer une large gamme de niveaux de vide.
- Jauges d'ionisation: Les jauges d'ionisation mesurent la pression en ionisant les molécules de gaz dans le système de vide. Ils conviennent à la mesure de niveaux de vide très faibles, généralement dans la plage du vide poussé et ultra poussé.
2. Transducteurs de pression
Les transducteurs de pression convertissent la pression en un signal électrique, qui peut être mesuré et affiché. Ils sont souvent utilisés conjointement avec des systèmes d'acquisition de données pour surveiller en continu le degré de vide. Les transducteurs de pression peuvent fournir des mesures très précises et conviennent à une large gamme d'applications.
Procédures de mesure
Voici les étapes pour mesurer avec précision le degré de vide d’une petite pompe à vide :
1. Préparez l'instrument de mesure
Avant de commencer la mesure, assurez-vous que l'instrument de mesure est correctement calibré. Suivez les instructions du fabricant pour l'étalonnage, ce qui peut impliquer l'ajustement du point zéro et de l'échelle de l'instrument. Assurez-vous que l'instrument est propre et exempt de tout contaminant qui pourrait affecter la mesure.
2. Connectez l'instrument de mesure
Connectez l'instrument de mesure au système de vide. Assurez-vous que la connexion est hermétique pour éviter toute fuite qui pourrait affecter la mesure. Utilisez des raccords et des joints appropriés pour garantir une connexion sécurisée.
3. Démarrez la pompe à vide
Démarrez la pompe à vide et laissez-la fonctionner pendant une période suffisante pour atteindre un niveau de vide stable. Le temps nécessaire pour atteindre un niveau de vide stable dépend de la capacité de la pompe et du volume du système de vide.
4. Prenez la mesure
Une fois le niveau de vide stable, effectuez la mesure à l'aide de l'instrument de mesure. Enregistrez la lecture et notez les unités de mesure. Si l'instrument de mesure dispose d'un affichage numérique, assurez-vous de lire la valeur avec précision.
5. Répétez la mesure
Pour garantir l'exactitude, répétez la mesure plusieurs fois. Faites une moyenne des lectures pour obtenir une valeur plus fiable. S'il y a des variations significatives dans les lectures, recherchez d'éventuelles sources d'erreur, telles que des fuites ou un étalonnage incorrect.
Facteurs affectant la précision des mesures
Plusieurs facteurs peuvent affecter la précision de la mesure du degré de vide. Voici quelques-uns des facteurs clés :
1. Fuites
Les fuites dans le système de vide peuvent affecter considérablement la précision des mesures. Même une petite fuite peut entraîner un niveau de vide plus élevé que prévu. Pour minimiser les fuites, assurez-vous que toutes les connexions sont correctement serrées et scellées. Utilisez des joints et des raccords de haute qualité et vérifiez régulièrement tout signe de fuite.
2. Température
La température peut affecter la conductivité thermique du gaz dans le système de vide, ce qui peut affecter la précision des mesures. Assurez-vous de mesurer la température du système de vide et d'en tenir compte lors de l'interprétation des résultats de mesure.
3. Composition du gaz
La composition du gaz dans le système de vide peut également affecter la précision des mesures. Différents gaz ont des conductivités thermiques et des propriétés d'ionisation différentes, ce qui peut affecter les lectures des instruments de mesure. Si la composition du gaz est connue, veillez à utiliser les facteurs d'étalonnage appropriés pour l'instrument de mesure.
4. Calibrage des instruments
La précision de l'instrument de mesure dépend de son étalonnage. Assurez-vous de calibrer l'instrument régulièrement selon les instructions du fabricant. Utilisez un étalon de référence calibré pour garantir l’exactitude de l’étalonnage.
Nos recommandations de produits
En tant que fournisseur de petites pompes à vide, nous proposons une gamme de produits de haute qualité adaptés à diverses applications. Voici quelques-uns de nos produits recommandés :
- Pompe haute pression: Cette pompe est conçue pour fournir une haute pression et convient aux applications nécessitant un degré de vide poussé.
- Pompe à air à vide la plus élevée -93Kpa: Avec un degré de vide maximum de - 93Kpa, cette pompe est idéale pour les applications nécessitant un niveau de vide très élevé.

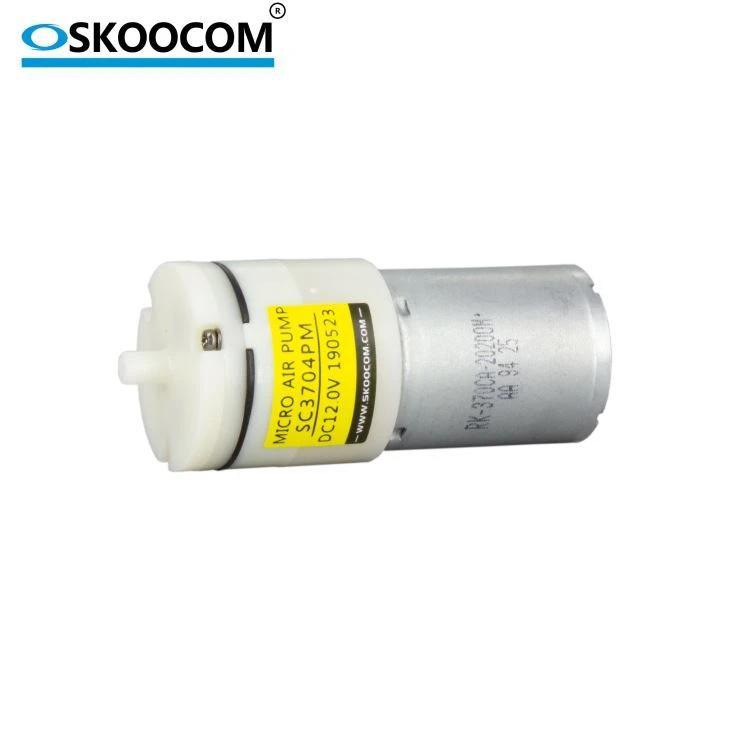

- Pompe à vide Techniques modernes SC3704PM: Cette pompe intègre des techniques modernes pour fournir des performances efficaces et fiables. Il convient à un large éventail d'applications.
Conclusion
Mesurer avec précision le degré de vide d'une petite pompe à vide est essentiel pour garantir ses performances et son efficacité optimales. En utilisant les bons instruments de mesure, en suivant les procédures de mesure appropriées et en tenant compte des facteurs pouvant affecter la précision des mesures, vous pouvez obtenir des résultats fiables et précis. En tant que fournisseur de petites pompes à vide, nous nous engageons à fournir des produits et une assistance technique de haute qualité pour vous aider à obtenir les meilleures performances de votre système de vide. Si vous êtes intéressé par l'achat de nos produits ou si vous avez des questions sur la mesure du vide, n'hésitez pas à nous contacter pour une discussion plus approfondie et une négociation d'approvisionnement.
Références
- "Manuel de technologie du vide" par O'Hanlon, John F.
- "Fondamentaux de la technologie du vide" par Busch, Klaus et al.
- Manuels du fabricant de vacuomètres et de pompes.
